 さて治具製作
 Racer590の主翼補強容認のお知らせを見ていたら、先にこちらの主翼治具を製作することにした。
まずは暖を取らねば・・・

やはり炭の方が良い

まず、治具の治具製作

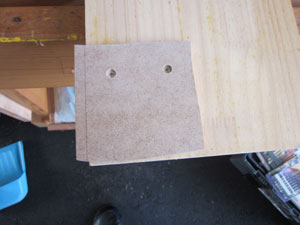

主翼キャンバーゲージのテンプレート(MDF 6mm)を18mm程度の板に固定
トリマーで倣い加工

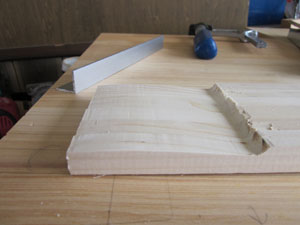

テンプレートをはずすと、板のキャンバーゲージの出来上がり

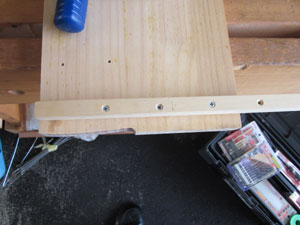

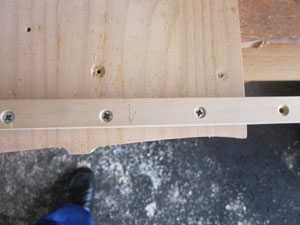

固定用の角棒を取り付ける。治具の治具完成

 さてこれから治具の製作に入る

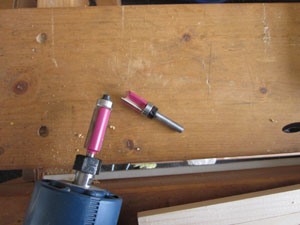

先ほどまでのビットを交換した

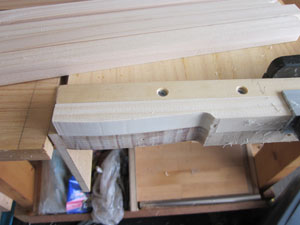

15mm角棒を固定して同様に倣い加工

全部で6本同様に加工
カット
もう1セット加工。下部分の完成

今度は逆パターン
同様にテンプレートで加工し、角棒固定

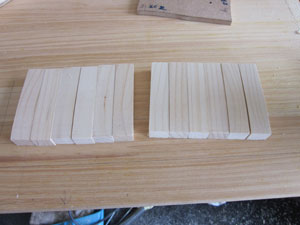

6本1セット、2セット製作

で、上下に合わせるとサンドウィッチ構造の治具、後は段差のない様に6本ずつの貼り合せ

治具がなきゃ紙飛行機を作れんのか?と言われそう・・・
